目前，市面上三轴试验机机架种类众多，不同种类的机架适合的实际工况也大不相同。下面列举几种常见的机架类型及其适配的应用场合。

通过上面的表格我们明确了各类三轴试验机机架的适用工况后，我们更需要聚焦核心——不同机架之所以适配不同场景，本质是其结构设计决定了自身刚度特性；而要深入理解机架结构对整体刚度的具体影响，就必须先剖析清楚各类机架的结构特点究竟有何不同。

下面我们从机架结构出发，分析不同机架的刚度特点，从而了解试验机机架结构是如何影响其刚度的。

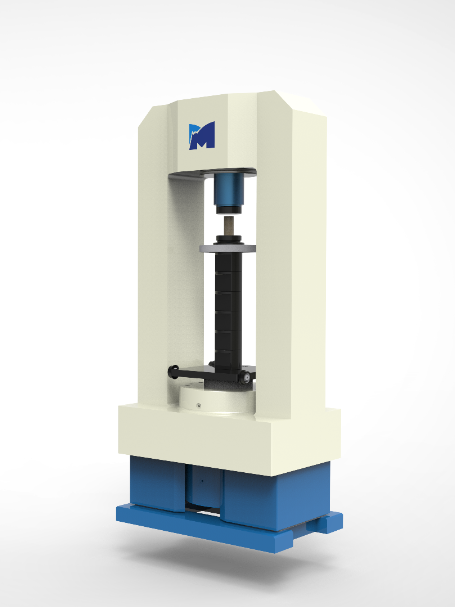

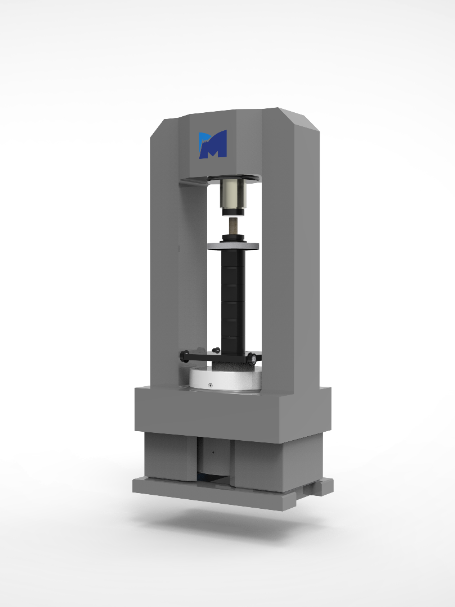

该机架通过整体铸造或锻造的方式，将上下横梁与左右立柱铸锻成整体封闭机架，无螺纹/销钉间隙，同步抑制轴向伸长与立柱鼓胀。

刚度高（≥10GN/m）、变形小、重心低，抗弯、抗剪、抗扭特点，对偏载具有一定的容忍度。

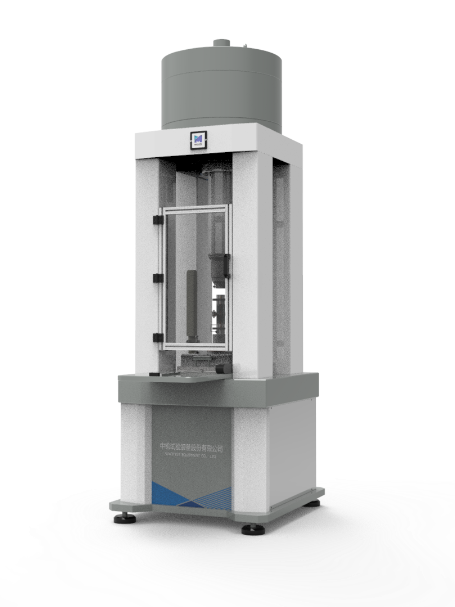

该机架通过焊接或螺栓把上横梁、下横梁与左右立柱刚性拼接成封闭机架，加工难度低、成本低，适合中等刚度、需现场拆装或运输受限的实验室场景。

沿受力方向刚度接近于整体机架。

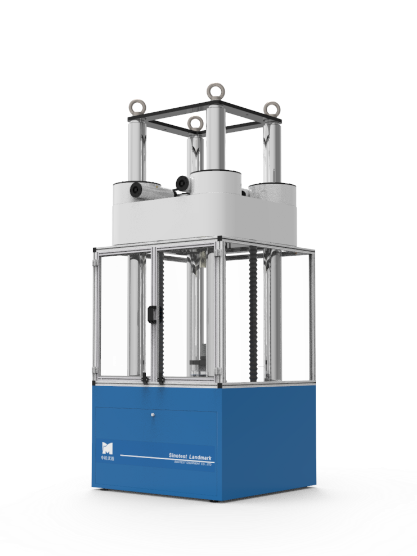

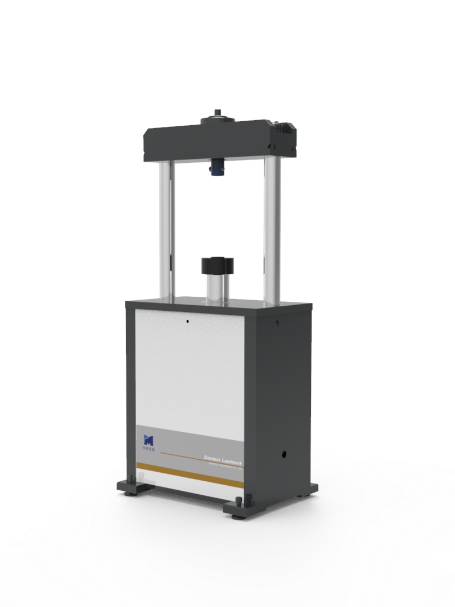

由光杠立柱穿入底座和上横梁通过高强度螺母锁紧固定，一般对称式布置，分为双立柱结构或四立柱结构，结构简单紧凑。

其刚度特点主要表现为整体刚度和抗倾覆能力高，刚度高低主要受横梁厚度、立柱截面面积和跨距影响。

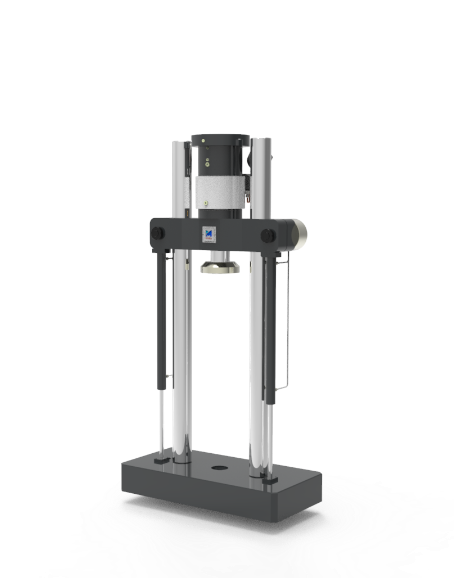

由工作台、上横梁、立柱、升降驱动工装组成，上横梁可由液压或电动装置实现上下移动从而调节试验空间高度，从而适应不同高度试样测试需求。

试验空间可实现无极调整，刚度随着横梁的高度变化，横梁越低刚度越高。

由三个独立的四立柱（或双立柱）机架组成，结构简单，组装便捷，互换性高，加工难度低，可扩展空间可调式。

整机刚度应以三个方向中最低刚度作为验证指标，单一方向刚度特点参考立柱门式机架刚度特点。

由一套四立柱机架和双轴四缸拼接式封闭机架组成，结构简单拼接灵活，且单个部件加工成本低、加工周期短。

该机架四立柱方向的刚度低于其他两个方向的刚度，因此整机刚度应以四立柱方向中的最低刚度作为验证指标，参考立柱门式机架刚度特点。

由一套四立柱机架和双轴四缸封闭机架组成，双轴机架可以采用焊接一体式机架或铸造（或锻造）一体式机架。该机架的四立柱式机架和其他两个方向机架相对独立，但为了提高整体刚度立柱截面直径通常相对较粗。

该机架刚度设计范较广（2GN/m～15GN/m），整机刚度以四立柱方向为验证指标。

由两个铸造（或锻造）一体式机架互套式安装组成机架，常见结构为单轴式机架外侧套双轴式机架，若对结构进行调整增加密封功能话可实现两刚一柔型机架

该机架是所有框架类型中刚度最高的一种机架组合方式，每个方向刚度均可达到整体式框架刚度，适用于高刚度（≥10GN/m）应用要求场合。

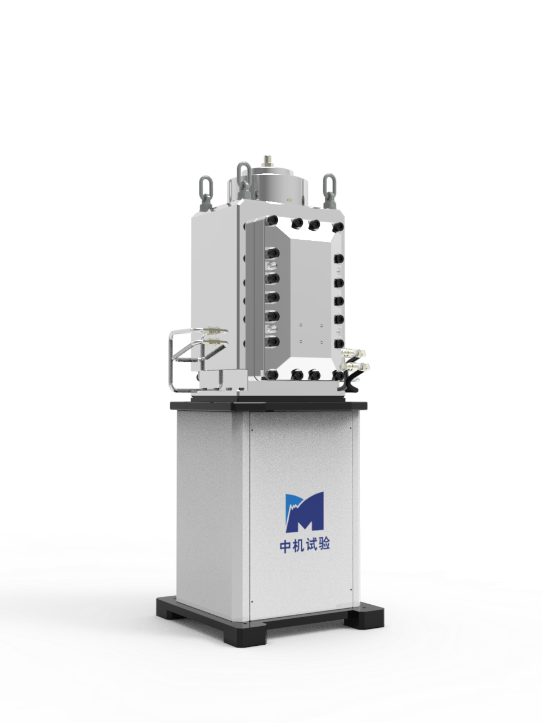

该机架整合了整体式机架和四柱式空间可调机架的优点，一般为两个承载梁组成，一套承载梁上固定三向五个面的油缸形成封闭腔，另一套承载梁可移动式，移动到试验位置时同时也能完成自动中功能。

该框架结构紧凑、体积小，适用于中高刚度（≥5GN/m）应用要求场合.
